[GF流量變送器]8550流量變送器

【GF流量變送器】8550流量變送器描述

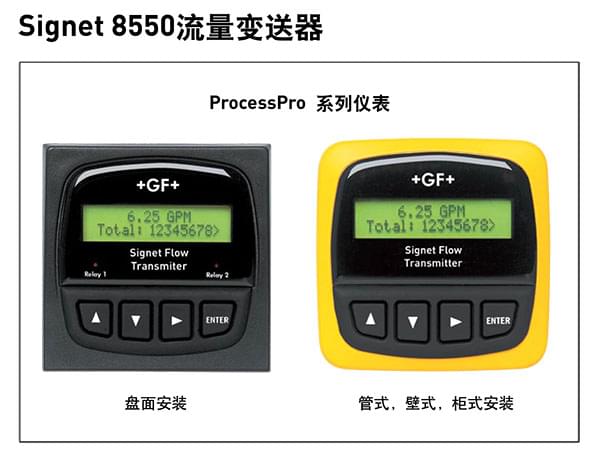

Signet 8550流量變送器是一種良好的儀表，能將所有Signet流量計輸出的信 號轉換成4～20mA信號，用于遠距離輸送。產品配置靈活，有單通道和雙通道輸入/輸出，有兩個用于過程控制的繼電器供選擇，可選擇一體式安裝/管式或盤面安裝，可測量各種流量范圍和工程單位。高技術水準的電子設計確保了變送器長期可靠性和信號穩定性，且設置和操作簡單。

【GF流量變送器】8550流量變送器特性

● 2或4線供電

● 單通道或雙通道輸入/輸出

● 4～20mA輸出

● 可保存和可復位的累積流量

● 可選用繼電器輸出

● NEMA 4X防護等級，自修復屏幕

● 模擬測試輸出

【GF流量變送器】8550流量變送器應用

● 流量控制和監測

● 過濾或軟化再生

● 排放累積

● 泵保護

● 進料泵脈沖調制

● 比例控制

● 水輸送系統

● 泄漏監測

【GF流量變送器】8550流量變送器技術參數

概述

兼容性：帶頻率輸出的Signet流量計

精度：讀數的±0.5%

顯示：2x16位LCD

刷新率：1秒

分辨率：用戶可選，5檔

材料

● 殼體：PBT

● 盤面墊圈：氯丁橡膠

● 屏幕：自修復合成聚酯

● 鍵盤：硅橡膠密封，4鍵

電氣性能

電源：12～24VDC±10%,穩壓

(-1) Z大90mA

(-2) Z大220mA

(-3) Z大 100mA

流量計輸入范圍：0.5～1500Hz

流量計電源：

● 2線：5VDC±1%@1.5mA

● 3或4線：5VDC±1%@20mA

   與電流回路光電隔離，短路保護

電流輸出：

● 4～20mA,隔離，無源，可任意調整且可反向

● Z大回路阻抗：Z大50Ω@12V，Z大325Ω@18V，Z大600Ω@24V

● 刷新率：100mS

● 精度：±0.03mA

繼電器輸出：

● SPDT機械觸點：高，低，脈沖，關

● Z大觸點容量：30VDC@5A，250VAC@5A阻性負載

● 切換差：用戶可調

● Z大400脈沖/分鐘 集電極開路輸出：

● 高，低，脈沖，關

● 光電隔離，Z大50mA下沉電流，Z大30VDC上拉電壓

● 切換差：用戶可調

● Z大400脈沖/分鐘

工作環境

工作溫度：-10～70℃

存儲溫度：-15～80℃

相對濕度：0～95%,無凝露

防護等級：NEMA 4X/IP65(前面）

運輸重量：0.325kg

訂貨信息
