明渠流量計常用三角堰（triangular weir）尺寸



                                            作者：程炎

                  發布時間：2020-04-03 15:46:28
                   聯系電話：18217136419
                  瀏覽次數：6884







材質
15mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。

注意事項
三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
三角堰的中心線要與渠道的中心線重合。

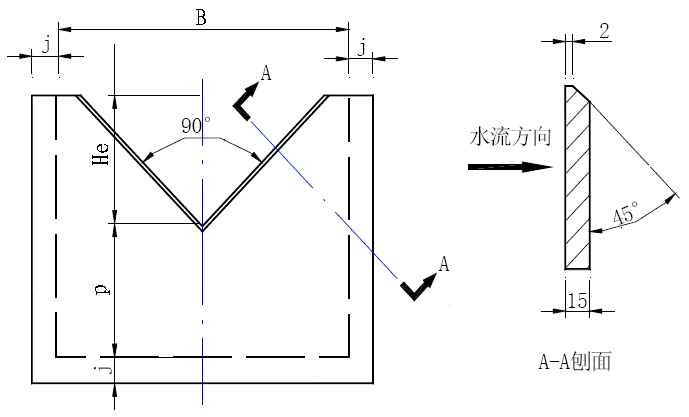

j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。



常用型號規格明渠流量計安裝尺寸（單位：mm）
序號
流量范圍（噸/小時）
適用渠道
B
He
p
流量參數
Q（min）
Q（max）
>寬×高
n
C
1
0
20
>275×220
275
110
110
2.5
5083
2
0
40
>360×288
360
144
144
2.5
5083
3
0
80
>475×380
475
190
190
2.5
5083
4
0
121
>560×448
560
224
224
2.5
5083
5
0
182
>660×528
660
264
264
2.5
5083
6
0
272
>775×620
775
310
310
2.5
5083
7
0
395
>900×720
900
360
360
2.5
5083
8
0
616
>1075×860
1075
430
430
2.5
5083
9
0
899
>1250×1000
1250
500
500
2.5
5083
10
0
1359
>1475×1180
1475
590
590
2.5
5083
